回风箱式纳米触媒净化杀菌装置是利用光波特定的频谱，对空气中的氧分子进行电离、碰撞、结合，通过光电化学产生出过氧化氢、羟自由基及负离子。过氧化氢以及羟自由基均有较强的氧化还原作用，杀菌消毒并降解TVOC。

回风箱式纳米触媒净化杀菌器功能：

1、高效处理甲醛、苯及苯系列（TVOC）等室内挥发性有机物；
2、高效处理二手香烟、油烟等有害物；
3、高效处理氨气等有害气体；
4、较强的杀菌能力，杀菌效率超过95%。

回风箱式纳米触媒净化杀菌器在中央空调系统回风箱，回风管道均可使用配置该装置

适用场所：

1、化工工厂、洁净室、食品厂、电子、光学、精密仪器车间、生物制药研究室、实验室等洁净度要求较高、有浓重化学异味的场所。
2、银行、电脑仪表机房、会议室等场所。
3、医院、隔离病房、传染病区、手术室、门诊、康复中心、血站、无菌室等。
4、家庭、酒店、浴场、图书馆、科技馆、候机（车）室、体育馆、健身场所、商场、会议室、写字楼、机房等多种场所。
5、垃圾中转站、垃圾填埋场、污水处理厂、泵站、污水池等恶臭场所。

特点：

本产品综合了多种空气净化技术，包括：活性炭过滤技术、静电集尘技术、高效光能技术、UV杀菌技术、负离子发生装置。可有效杀灭使用环境中的微生物、病毒及细菌；分解甲醛、苯、挥发性有机化合物等有害气体；消除烟味及空气悬浮粒子等室内空气污染物。风道式设计，适用于各种中央空调系统，能够有效去除空气中的PM2.5颗粒。

组成模块：

活性炭过滤

活性炭是常用的一类空气净化材料，主要用来吸附空气中的微量有毒气体，比如氨气、甲醛、苯类等。平常所使用的活性炭以物理吸附为主，吸附能力有限，且容易造成二次污染。经过多重催化剂浸渍后的高效催化活性炭，其净化能力提高5-20倍，其吸附由物理吸附转变为物理吸附和化学吸附同时作用，同时解决了活性炭的二次污染问题。

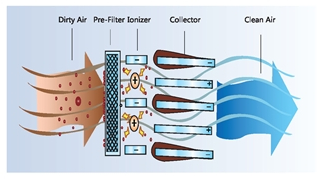

静电集尘

静电集尘工作原理是使颗粒物荷电，改变运动方向后捕获，在静电电场正负两极板施加高压，空气中的尘埃颗粒物通过净化模块时带电，由于库仑力的作用使得带电电荷统统集附在蜂巢集尘区上，高压电荷瞬间释放能量能将空气中微生物细胞壁击穿，然后用集尘装置捕集吸附了带电粒子的空气尘埃，从而除尘、灭菌和去除有害气体，达到净化空气目的。

组成模块：

高效光能

高效光能空气净化又称为PHP光氢离子空气净化，“PHP”可翻译为“光氢离子化”，是一种综合了高级氧化技术和光催化技术的独特空气净化技术，它利用高强度的宽波幅光子波发生光，并在特定金属催化媒介的作用下，生成O-、H2O2与-OH，完美地完成了“光氢离子化”过程，快速全面地清除病毒细菌、有害异味气体等空气污染物，还空气以清新洁净。

UV杀菌

UV杀菌段又称为紫外线杀菌灯，与日光灯、节能灯发光原理一样，透紫外玻璃或石英玻璃灯管内的汞原子被激发产生汞的特征谱线。低压汞蒸汽主要产生254nm和185nm紫外线。

254nm波长的紫外线很容易被微生物体吸收，作用于微生物体的遗传物质DNA，使DNA遭到破坏而导致细菌死亡。185nm波长紫外线与空气作用可产生有强氧化作用的臭氧，可有效地杀灭细菌。紫外线可集中很高的强度在短时间内杀灭细菌和病毒，属于纯物理消毒方法，无二次污染。

负离子发生装置

在医学界，负离子被确认是具有杀灭病菌及净化空气的有效手段。负离子不仅能促成人体合成和储存维生素，强化和激活人体的生理活动，因此它又被成为“空气维生素”，认为它像食物的维生素一样，对人体及其他生物的生命活动有着十分重要的影响。其机理主要在于负离子与细菌结合后，使细菌产生结构的改变或能量的转移，导致细菌死亡，最终降沉于地面。医学研究表明，空气中带负电的微粒使血中含氧量增加，有利于血氧输送、吸收和利用，具有促进人体新陈代谢，提高人体免疫能力，增强人体机能，调节肌体功能平衡的作用。

安装方式

安装方式一：

复合式空气净化装置安装在风管上时，净化装置配套专业的连接法兰与风管法兰完全配套，连接用连接法兰与风管进出风端连接。

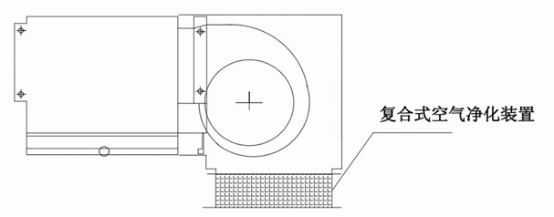

安装方式二：

复合式空气净化装置安装在风机盘管回风管时，净化装置连接口径与风机盘管回风口配套，专用连接法兰直接与风机盘管回风口连接。精华装置后端可以根据功能需要安装百叶风口或连接风管。

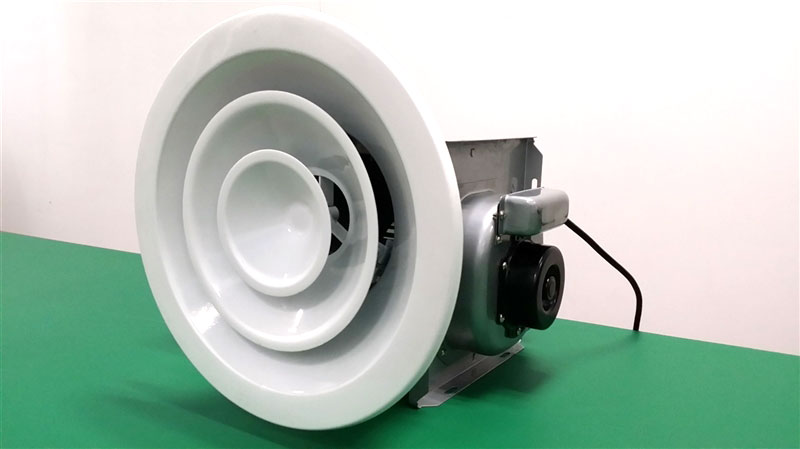

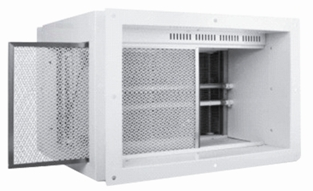

吊顶风口式空气净化除臭装置PHP-WD，利用先进的光氢离子技术，自带独立风机，能主动向空气中释放大量的氧化氢、羟基自由基、氧离子、负氧离子等超级氧化因子。这些超级氧化因子能够快速、有效降低空气中甲醛、甲苯、氨、硫化氢、TVOC等有害物质的含量，杀灭空气中的细菌、病菌。

装置配合室内装修风格，还可随意更换合适的风口式样。安装在厨房、卫生间等容易产生异味的独立空间内使用，能够高效地分解空气中的有机化合物，各类有害有毒物质和各种异味，还空气清新和洁净。

污水泵房和垃圾房散发的恶臭主要有胺类（CH₃NH₂、（CH₃）₃N）、氨臭（NH₃）、硫化氢（H₂S）、粪臭（C₈H₅NHCH₃）等气体让人感官不适，危及人体生理健康。严重的还会麻痹人的神经、损害呼吸系统。

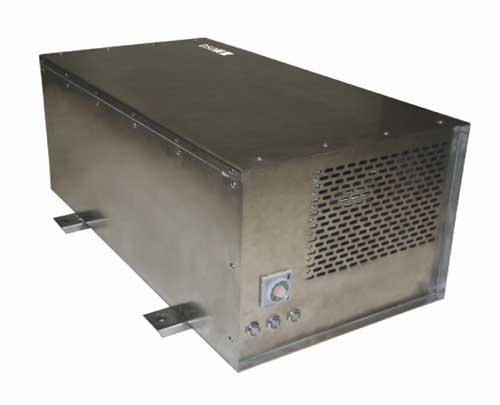

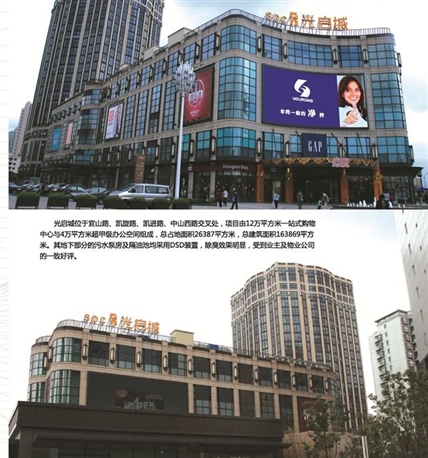

DSD装置（Deodorant and Sterilize Device）是针对一般建筑地下污水泵房和垃圾房等空气质量非常恶劣的小空间设计的一款除臭杀菌设备，设备由过滤装置、循环风机、强力离子发生器等组成，过滤装置能够过滤漂浮在空气中的大颗粒污染物，离子发生器连续不断的产生包括羟基、臭氧在内的强氧化离子，功过内循环风机不间断的向空间内输送可以除臭杀菌的强氧化离子。强氧化离子能够快速分解各种有害有毒气体，杀灭空气中的细菌和病菌。

蜂巢式净化模块

电子式净化模块

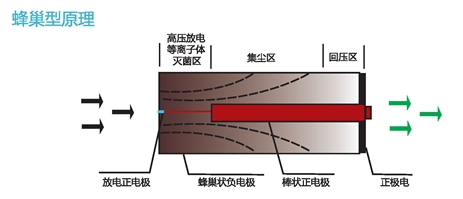

蜂窝式净化设备是采用模块化设计，模块的结构和工作原理如下图所示。净化功能分三个区，由高压放电等离子体灭菌区、集尘区、回压区组成。

特点：

1、负极采用等六边形结构，集尘面积比率大，没有工作死区；正极采用钢管加不锈钢针结构，其放电钢针尖端进行光学磨圆，在高压电场作用下放电，同时产生高浓度的等离子体，破坏细菌电解质，杀死细菌。

2、电场长度有80mm-120mm不同规格，具有电场长度较长、灰尘在其中滞留时间较长、容易被负极板捕获，而且集尘面积大的特点。

3、在放电同时产生负离子、微量臭氧、羟基离子、超氧等，可以分解空气中的有害气态污染物（如甲醛、苯、TVOC等），全面洁净室内空气。

4、电场材质均为有色金属，坚固耐用，无损耗，清洗后反复使用，使用成本较低，长时间使用不易降低效率。

5、模块化设计，兼容性强。

平板式净化模块

特点：

平板式净化模块由电离区和集尘区组成。因采用平板型其风阻小（20Pa）、集尘量大，易于清洗与安装，适用于空调系统的送回风系统，模块化设计可选用不同规格型号。

工作原理：

在静电场的正负两极之间施加6KV-12KV的直流高压（正负极间电场强度最高为11KV/cm），在放电灭菌区，空气中的颗粒物、污染物被迅速极化带上很高能量的正电荷，进入集尘区时在电场力作用下被负极板吸附，由于高压电场瞬间释放产生的能量非常大引成“极速爆炸”，即可将微生物细胞壁击穿，杀灭细菌，最后把细菌和颗粒物一起烧结在负极集尘板上，从而起到除尘灭菌的效果。

平板型原理：

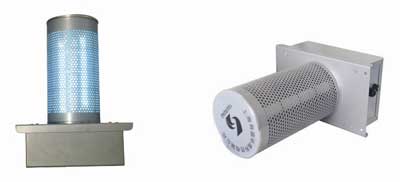

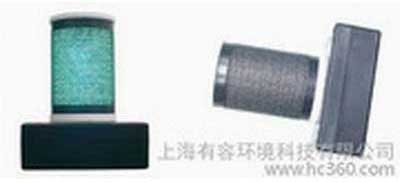

NPT(Nanophotonics technology)纳米光子空气净化产品是用UVC185nm，UVC253.7nm的双波长紫外线光源，在纳米级贵金属材料所制造的光催化媒介下，以光的能量来作为化学反应的能量来源，加速氧化还原反应。使空气中的水蒸气和氧气发生反应，产生高浓度的纯氧离子（O₃）、过氧化氢（H₂O₂）、自由基（OH^-）、负离子等空气净化离子，从而达到杀菌，除尘和分解VOC的作用。

所有的分解和吸附过程快速完成，最终生成物为稳定且无害的水、二氧化碳。无残留，无二次污染。

产品型号	配套设备	适用风量（M3/h）	电源	功率（w）	安装尺寸（mm）
NPT-1	风箱盘管/VRV专用	<2400	220V/50Hz	6	φ60x110
NPT-2	空调箱专用	2400-5900	220V/50Hz	12	φ120x220
NPT-3	空调箱专用	6000-13999	220V/50Hz	19	φ120x310
NPT-4	空调箱专用	14000-21999	220V/50Hz	23	φ120x360
NPT-5	空调箱专用	22000-34999	220V/50Hz	28	φ120x220
NPT-6	空调箱专用	35000-48000	220V/50Hz	32	φ120x310

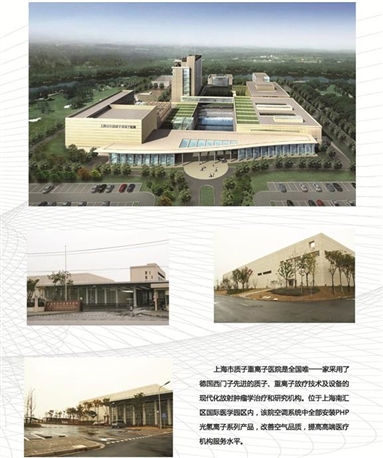

PHP(Photon Hydroionization Purification)光氢离子技术是一种高级氧化技术，在高强度宽光谱紫外线（100nm-300nm）与多种纳米级稀有金属催化剂作用下，产生包括羟基自由基、气态过氧化氢、氧离子及大量的负离子在内的空气净化因子。能有效降解甲醛、甲苯和挥发性有机化合物并杀死病毒病菌；增加空气中负离子含量，使室内空气清新健康。

产品型号	配套设备	适用风量（M3/h）	电源	功率（w）	安装尺寸（mm）
PHP-FC1	风机盘管/VRV专用	<1000	220V/50Hz	3	φ60x100
PHP-FC2	风机盘管/VRV专用	1000-2199	220V/50Hz	5	φ60x110
PHP-AC1	空调箱专用	2200-3999	220V/50Hz	10	φ120x220
PHP-AC2	空调箱专用	4000-9999	220V/50Hz	15	φ120x310
PHP-AC3	空调箱专用	10000-19999	220V/50Hz	17	φ120x360
PHP-AC4	空调箱专用	20000-29999	220V/50Hz	20	φ120x220
PHP-AC5	空调箱专用	30000-39999	220V/50Hz	30	φ120x310
PHP-AC6	空调箱专用	40000-49999	220V/50Hz	34	φ120x360
